스피드척

개요

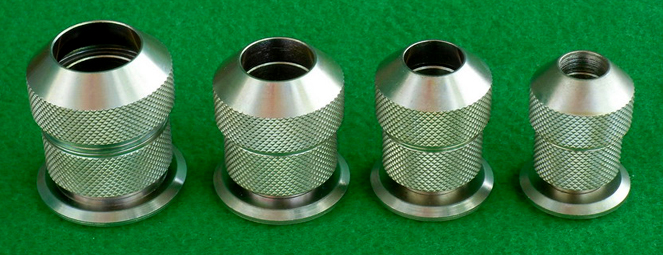

나사산 없는 스피드 척 (SPEED CHUCK) KSC- 16. 20. 25. 30. 40. 50. 60.

보빈을 신속하게 체결 분리할수있어 보빈 교체 시간을 줄일수 있습니다

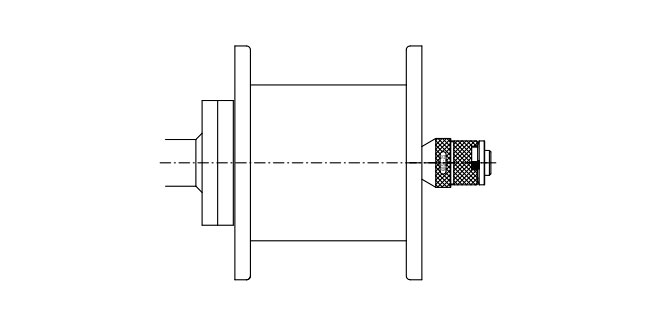

보빈의 신속체결

보빈의 체결 및 해체방법

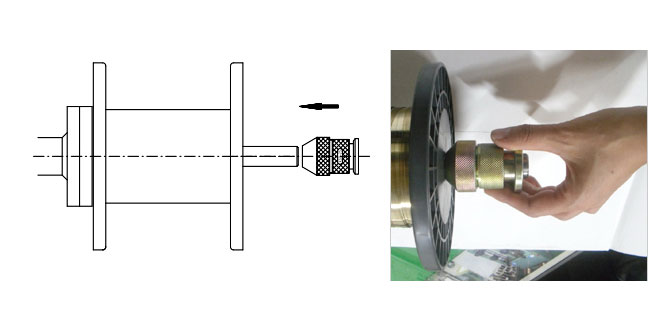

보빈 장착후 스피드척을 무부하 상태에서 샤프트에 끼우고 보빈에 밀착하면 자동 보빈이 체결됨

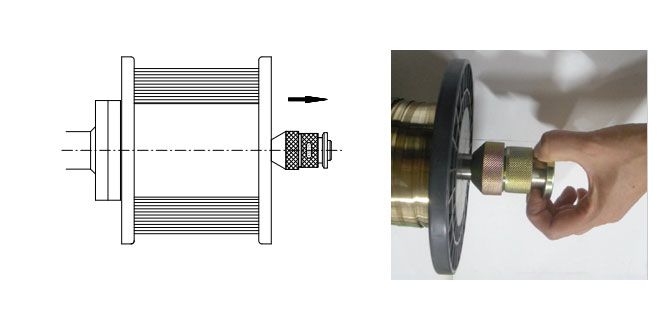

와인딩후 스피드척의 버튼(코어홈)을 누른 상태에서 앞으로 당기면 샤프트에서 스피드척이 분리되어 보빈을 해체할 수있다.

A Type

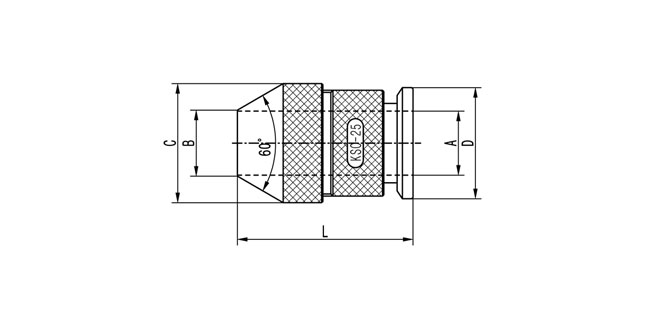

A Type DIMENSIONS
ITEM A B C D L
KSC-16-A Φ16 Φ17 Φ34 Φ38 57
KSC-20-A Φ20 Φ22 Φ39 Φ44 58
KSC-25-A Φ25 Φ27 Φ45 Φ49 58
KSC-30-A Φ30 Φ32 Φ50 Φ50 58
KSC-40-A Φ40 Φ43 Φ70 Φ70 86
KSC-50-A Φ50 Φ53 Φ88 Φ86 104
KSC-60-A Φ60 Φ64 Φ100 Φ104 115
모델번호를 클릭하면 도면파일을 다운로드 받을 수 있습니다.

B Type

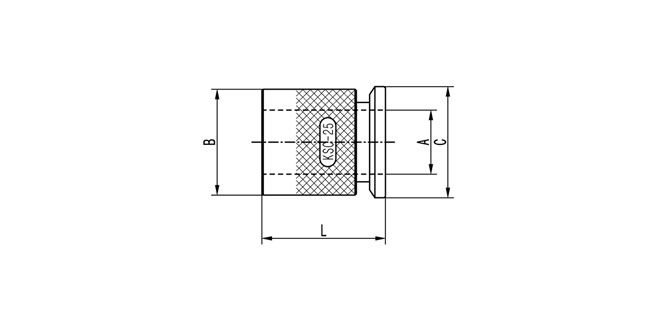

B Type DIMENSIONS
ITEM A B C L
KSC-16-B Φ16 Φ30 Φ38 46
KSC-20-B Φ20 Φ35 Φ44 46
KSC-25-B Φ25 Φ40 Φ49 46
KSC-30-B Φ30 Φ45 Φ52 46
KSC-40-B Φ40 Φ60 Φ70 63
KSC-50-B Φ50 Φ78 Φ86 80
KSC-60-B Φ60 Φ90 Φ104 91
모델번호를 클릭하면 도면파일을 다운로드 받을 수 있습니다.
