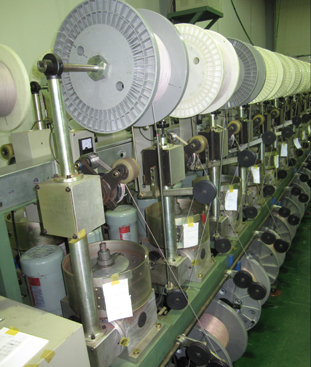

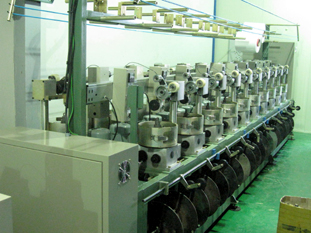

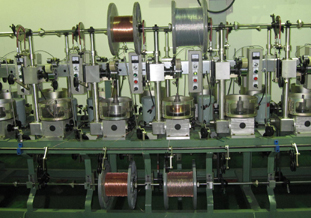

본 기계는 전기장판(전기메트)등에 사용되는 전열선제조에 관련되는 기계로써 전열선을 권선하는데 사용하는 기계이다
-
권선기 1차
-
권선기 1차
-
권선기 2차
-
권선기 2차
본 기계는 전기장판(전기메트)등에 사용되는 전열선제조에 관련되는 기계로써 전열선을 권선하는데 사용하는 기계이다
권선기 1차
권선기 1차
권선기 2차
권선기 2차
하나의 프레임에 권선기를 5-10 대씩 배열하고 와인딩 트레버스는 하나로 작동함
2.5-10대의 권선기에 메인 전원 박스와 각 부분의 조작반에 동작 정지, 속도조절 등은 각 유니트에서 신속히 조작할 수 있는 구조임
| 구분 | 품목 | KBC-05K | |
|---|---|---|---|
| 1차 권선 | 2차 권선 | ||
| 기본사양 | 생산속도 | 3 - 10 m/Min | |
| 권선핏치 | 1 - 3mm | 1 - 3mm | |
| 권선저항 | |||
| 전원 | 3상 220/380V - 60Hz | ||
| 언와인더 부분 | 보빈 | 나일론사 | Φ500xΦ160 x400L |
| 장력조절 | 스프링텐션조절 | 휠브레이크 | |
| 권선부분 | 구동모터 | 2P-0.75kw | |
| 보빈규격 | Φ160 x Φ85 x 62L (실중량 5kg) | ||
| 보빈회전수 | Max. 3600 RPM | ||
| 리와인더 부분 | 보빈규격 | Φ500xΦ160 x400L | |
| 장력조절 | 디스크 클러치 슬립 | ||
| 트레버스 | 볼트레버스 KBTS-30 | ||
